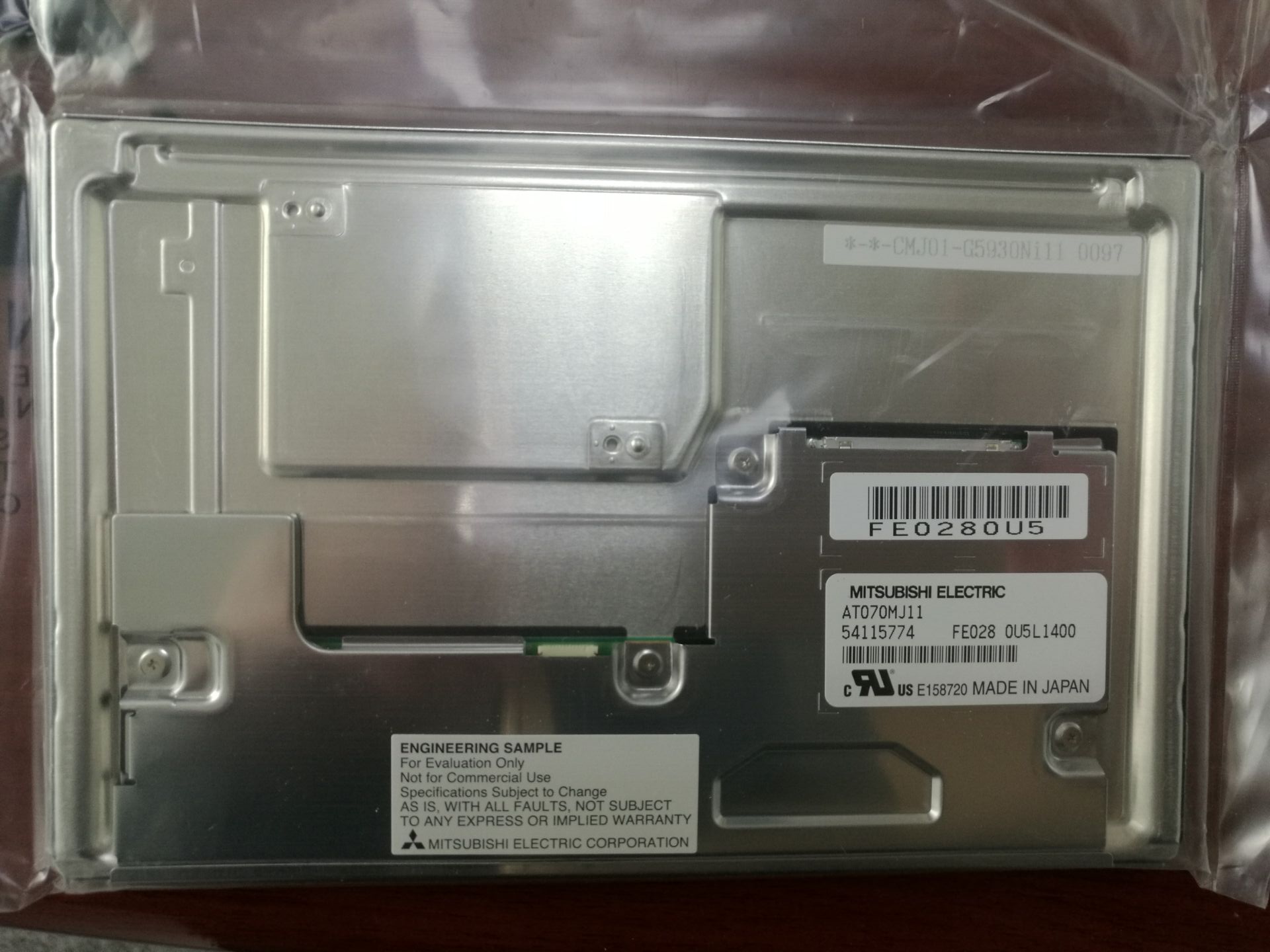

一： 7寸工業液晶屏AT070MJ11基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AT070MJ11 |
| 工作溫度 | -40~85°C |
| 存儲溫度 | -40~85°C |
| 抗震性能 | 6.8G (66.64 m/s²) |
| 當前狀態 | 2015,Q2發樣—2015,Q3量產 |
二：7寸工業液晶屏AT070MJ11結構特征
| 液晶屏尺寸 | 7英寸 |
| 點分辨率 | 800（RGB)* 480（WVGA） |
| 像素密度 | 133PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 15:9(寬:高） |
| 點間距 | 0.0635*0.1905mm（橫*豎） |
| 像素間距 | 0.1905*0.1905mm（橫*豎） |
| 面板重量 | TBD |
| 表面處理 | 霧面，Hard coating（3H） |
| 顯示區域 | 152.4×91.44mm (橫*豎) |
| 顯示區域 | 154.4×93.5mm (橫*豎) |
| 外觀尺寸 | 169.8×109.7mm (橫*豎) |
| 外觀尺寸 | 8.9±0.5 mm (厚度) (厚度) |
| 觸摸屏 | 無 |
三：7寸工業液晶屏AT070MJ11光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 1500cd/m2 (Typ.) |
| 對比度 | 800:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M(6-bit /6-bit +Hi-FRC ) |
| 顯示色域 | 54% NTSC (CIE1931) |
| 響應時間 | 4/12(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/60/80(Typ.)(CR≥10) (左/右/上/下) |
| 視角 | 12點鐘方向 |
| 白色色度 | :0.313;Wy:0.329 |
| 白場變動 | 1.30(Max.)( 5points) |
| 陽光下可讀 | Sunlight Readable |
四、7寸工業液晶屏AT070MJ11發光系統
| 燈管位置 | 側入式光源（底部） |
| 光源類型 | WLED |
| 燈管數量 | 2 strings |
| 光源壽命 | 100K（Typ.）（小時） |
| 單燈電壓 | 21.0/23.9V (Typ./Max.) |
| 單燈電流 | 110/120mA (Typ./Max.) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、7寸工業液晶屏AT070MJ11信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS(1 ch,6/8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 3600/400mA(Typ./Max.) |
| 腳距 | 1.25mm |
| 腳數 | 20pins |
| 數量 | 1 pcs |
| 定義 | LVDS-20P1CBB-010H |
